Dawn in-nuqqasijiet għandhom mudelli, u l-biċċa l-kbira jistgħu jiġu dijanjostikati fi 30 minuta jew inqas. Din il-gwida hija strutturata madwar kif fil-fatt taħdem is-soluzzjoni tal-problemi: tibda minn dak li tista 'tara fuq l-iskrin, imbagħad taħdem lura għall-kawża. Kemm jekk iżżommSkrins tal-wiri LCD kummerċjalifil-bejgħ bl-imnut, imexxu pannelli f'gabbani pubbliċi, jew iddebug ħardwer inkorporat waqt l-iżvilupp, il-proċess dijanjostiku huwa l-istess.
Referenza ta' Sintomi ta' Mgħaġġla
Uża din it-tabella bħala l-ewwel filtru tiegħek. Kawżi multipli jistgħu jipproduċu l-istess sintomu, għalhekk ittrattah bħala direzzjoni tal-bidu, mhux tweġiba finali.
| Sintomu | Kawża L-aktar Probabbli | L-Ewwel Azzjoni |
|---|---|---|
| Skrin kompletament skur, l-ebda backlight | Ħsara tal-enerġija jew fjus minfuħ | Kejjel il-vultaġġ tad-dħul fil-labar tal-modulu |
| Screen mixgħul iżda dim ħafna | Degradazzjoni tad-dawl ta 'wara jew firxa LED tfalli | Ittestja ċ-ċirkwit tad-dawl ta 'wara b'mod indipendenti |
| Immaġini dgħajfa viżibbli biss bil-flashlight | Il-pannell tal-falliment tad-dawl ta' wara - innifsu huwa funzjonali | Spezzjona l-istrixxi LED u ċ-ċirkwit tas-sewwieq |
| Teptip jew wiri li jteptep | Cable żigarella maħlul jew vultaġġ tal-provvista instabbli | Erġa' poġġi l-konnetturi kollha; iċċekkja tmewwiġ tal-provvista |
| Linji vertikali jew orizzontali madwar l-iskrin | Sottostrat imxaqqaq jew tort IC tas-sewwieq | Spezzjoni viżwali; tpartit bord tas-sewwieq |
| Karattri scrambled jew neqsin | Nuqqas ta' qbil fil-Protokoll jew bug tal-firmware | Ivverifika s-settings tal-komunikazzjoni kontra datasheet |
| Skrin abjad mingħajr kontenut | Falliment tal-inizjalizzazzjoni jew telf tas-sinjal | Iċċekkja l-konfigurazzjoni tal-protokoll; ikkonferma l-issettjar tal-ħin |
| Immaġini ghost persistenti jew burn-in | Immaġni statika fuq il-pannell tat-tixjiħ twil wisq | Ċiklu tal-enerġija; run pixel-aġġorna l-mudell tat-test |
| Touch input mhux qed jirreġistra | Cable touch bil-ħsara jew firmware korrotta | Iċċekkja l-kejbil taż-żigarella; re-kontrollur tal-flash touch |
| Irrisettja bl-addoċċ jew iċ-ċikliżmu tal-enerġija | Spike tal-vultaġġ jew kapaċità tal-kurrent insuffiċjenti | Kejjel il-provvista bl-oxxilloskopju; żid protezzjoni kontra t-tlugħ |
X'inhu Attwalment Jikkawża Ħsara fil-Modulu LCD?
Degradazzjoni tad-dawl ta' wara
Id-dawl ta' wara huwa l-aktar ħsara komuni ta'-komponent wieħed fil-moduli LCD. Arrays LED jitbaxxew gradwalment matul il-ħajja operattiva tagħhom - manifatturi jikkwalifikaw prodotti kontraStandards tat-test tal-affidabilità tas-semikondutturi JEDEC, u l-ħajjiet stmati jvarjaw b'mod sinifikanti bejn il-pannelli tal-grad tal-konsumatur-u dawk tal-grad-industrijali. Dejjem irreferi għad-datasheet tal-modulu speċifiku tiegħek għall-ħajja tas-servizz nominali tiegħu taħt il-kundizzjonijiet operattivi tiegħek, mhux figura ġenerika tal-industrija.
Display b'dawl ta 'wara degradat għadu jgħaddi mill-kontrolli elettriċi. Il-pannell qed jaħdem - sempliċement ma jistax jipproduċi immaġni li tinqara f'dawl ambjentali normali. Jekk l-iskrin jidher aċċettabbli f'kamra dim iżda jsir kważi inviżibbli taħt dawl qawwi ta 'l-uffiċċju jew barra, id-dawl ta' wara huwa l-ewwel ħaġa li trid tittestja.
⚠️ Żball komuni:tikkumpensa għal backlight li jbaxxi billi timbotta l-luminożità għall-massimu. Dan jaċċellera l-użu tal-LED u jqassar il-ħajja utli li fadal ta' komponent li diġà-degradanti. L-għażla ta' ħardwer b'headroom ta' luminożità xierqa mill-bidu tevita l-problema għal kollox - ara x'jiddistingwimoduli LCD ta' grad kummerċjali-minn alternattivi ta' grad tal-konsumatur-.
Problemi ta' Konnettur u Cable
Kejbils taż-żigarella, konnetturi taż-żebra, u ġonot tal-istann jiddegradaw taħt vibrazzjoni, ċikliżmu termali, u flex ripetut. Il-mod ta 'falliment huwa kważi dejjem intermittenti: teptip f'ċerti orjentazzjonijiet, segmenti tal-wiri waqgħu taħt vibrazzjoni, jew skrin li jaħdem fl-istartjar iżda jonqos fit-temperatura operattiva. It-tqegħid mill-ġdid ta 'kull konnettur qabel ma tordna partijiet issolvi sehem sinifikanti ta' lmenti fuq il-post bi spiża żero.
Stress Ambjentali
Il-kesħa inaqqas ir-rispons tal-kristalli likwidi; is-sħana tħaffef it-tixjiħ tal-polarizzatur u d-delaminazzjoni tal-kolla; l-umdità tissaddad elettrodi minn ġewwa, u tipproduċi segmenti tal-wiri neqsin li jmorru għall-agħar gradwalment matul ġimgħat. Dejjem speċifika għall-agħar-kundizzjonijiet, mhux dawk medji. Għal applikazzjonijiet f'ambjenti eżiġenti,soluzzjonijiet integrati tal-wiri LCD bi klassifikazzjonijiet ambjentali mqabblata' min jevalwaw qabel l-iskjerament, mhux wara falliment fil-qasam.
⚠️ Żball komuni:jittestja display f'kundizzjonijiet tal-laboratorju u jassumi li se jwettaq l-istess barra, f'maħżen kiesaħ, jew ħdejn sors ta 'umdità - mingħajr ma jivverifika li l-klassi IP nominali tal-modulu u l-firxa tat-temperatura fil-fatt jaqblu mal-ambjent tal-iskjerament.
Kwistjonijiet ta 'Provvista ta' Enerġija u Ħsarat fis-Sewwieq
Spikes tal-vultaġġ jikkawżaw ħsara immedjata lill-IC tas-sewwieq. Ripple tal-provvista - Ħoss AC fuq il-ferrovija DC - jikkawża ħsara aktar sottili u kumulattiva: resets każwali, storbju tal-immaġni, u ħajja LED imqassra. Ikkonsulta l-iskeda tad-dejta tal-modulu tiegħek għall-vultaġġ massimu permissibbli tiegħu; m'hemm l-ebda limitu universali li japplika fit-tipi kollha ta 'pannelli.
Bugs tal-firmware u diskrepanzi tal-protokoll huma kategorija separata li timita l-falliment tal-hardware b'mod konvinċenti. Skrin abjad jew output scrambled wara tpartit tal-bord jew aġġornament tas-softwer huwa ħafna drabi żball ta 'konfigurazzjoni, mhux panel miksur. Din id-distinzjoni hija importanti metait-tqabbil tal-formati tal-iskrin tal-bar LCD u LED- teknoloġiji differenti għandhom imġieba ta' protokoll differenti u firem tal-ħsarat.
Proċess Dijanjostiku ta' Sitt-Passi
Aħdem permezz ta 'dawn fl-ordni. Ieqaf malli tidentifika l-ħsara - tpartit mhux meħtieġ jaħlu l-ħin u daħħal varjabbli ġodda.
Pass 1 - Spezzjoni viżwali qabel ma tixgħel-.Fittex xquq, kondensazzjoni wara l-pannell, marki tal-ħruq fuq il-PCB, u kejbils żigarella spostati jew kinked. Jekk issib ħsara fiżika, tapplikax il-qawwa. Konnessjoni shorted tista 'tikkawża ħsara fil-kaskata li hija ferm aktar għalja mit-tort oriġinali.
Pass 2 - Ivverifika l-vultaġġ tad-dħul.Uża multimeter fil-pinnijiet tad-dħul tal-enerġija tal-modulu. Vultaġġi nominali tipiċi għal pannelli TFT huma 3.3V, 5V, jew 12V - iċċekkja l-iskeda tad-dejta tiegħek. Qari ta' aktar minn 5% barra mill-ispeċifikazzjonijiet jeħtieġ investigazzjoni. Għal ħsarat intermittenti, żid oxxilloskopju biex tiċċekkja t-tmewwiġ tal-provvista kontra l-ispeċifikazzjoni permissibbli tad-datasheet.
Pass 3 - Iżola d-dawl ta' wara.F'kamra dim, shine flashlight fuq il-wiċċ tal-pannell f'angolu. Jekk tista 'tagħmel immaġni ħażina, il-pannell huwa funzjonali u d-dawl ta' wara biss falla. Dan it-test wieħed jelimina nofs is-siġra dijanjostika f'inqas minn 10 sekondi - u jaħdem tajjeb bl-istess mod fuqdisplays LCD b'format ta' bar-bħal fuq pannelli rettangolari standard.
Pass 4 - Ibdel il-kejbils u l-bordijiet b'mod metodiku.Tagħbija mudell ta' test magħruf-tajjeb. Ibdel il-kejbil taż-żigarella b'unità ta 'ħidma vverifikata. Jekk it-tort isegwi l-kejbil, il-kejbil huwa l-problema. Jekk jibqa 'mal-bord, il-bord huwa li jmiss. Ibdel l-ewwel komponent l-inqas għali u l-aktar aċċessibbli.
Pass 5 - Iċċekkja l-protokoll ta' komunikazzjoni.Skrin abjad jew output imżejjed wara tpartit tal-bord huwa kważi dejjem żball ta 'konfigurazzjoni. Ivverifika r-rata tal-baud (UART), il-mod SPI (CPOL/CPHA), jew l-indirizz I2C kontra d-datasheet. Dan il-pass jaqbad sehem sproporzjonat ta’ ħsaratambjenti tal-wiri tal-gabbanafejn il-moduli huma sostitwiti fil-post, ħafna drabi minn dokumentazzjoni mhux kompluta.
Pass 6 - Irreplika l-kundizzjonijiet tal-kamp fuq il-bank.Wirja li taħdem fil-laboratorju iżda jonqos fl-iskjerament kważi dejjem għandha kawża ewlenija termali jew ta 'vibrazzjoni. Konnettur li huwa marġinali f'22 grad jista 'jinfetaħ kompletament f'55 grad. Applika sħana kkontrollata waqt l-ittestjar fuq il-bank - ħsara li tidher 'il fuq minn ċerta temperatura tidentifika l-espansjoni termali bħala l-mekkaniżmu direttament.
Tiswija jew Ibdel? Qafas ta' Deċiżjoni
Tiswija tagħmel sens metail-ħsara hija lokalizzata għal komponent wieħed sostitwibbli - kejbil, firxa ta 'backlight, aġġornament tal-firmware - il-modulu huwa parti minn sistema fejn is-sors ta' sostituzzjoni jinvolvi waqfien sinifikanti jew disinn mill-ġdid, u l-ispiża tat-tiswija hija ċarament inqas minn unità ġdida.
Is-sostituzzjoni tagħmel aktar sens metasintomi multipli jidhru fl-istess ħin. Dawl ta 'wara dgħajjef, xedd tal-konnettur, u ghosting tal-immaġni li jidhru flimkien huwa indikatur affidabbli tat-tmiem tal-ħajja tas-servizz, mhux tort wieħed li jista' jiffissa. Is-sostituzzjoni tagħmel sens ukoll meta modulu attwali joffri speċifikazzjonijiet aħjar - luminożità ogħla, temperatura operattiva usa ', protezzjoni tad-dħul aħjar - li tnaqqas il-piż tal-manutenzjoni fil-futur.
Qabel ma timpenja ruħha għal kwalunkwe triq, agħmel dawn il-ħames mistoqsijiet:
- Dan huwa l-ewwel falliment tal-unità, jew falla qabel?
- It-tort huwa limitat għal komponent wieħed u li jista' jinbidel?
- L-ispiża totali tat-tiswija - partijiet, xogħol, u ħin ta' waqfien - tibqa' b'mod ċar taħt l-ispiża tas-sostituzzjoni?
- L-unità msewwija se ddum b'mod realistiku permezz tal-ħtieġa tas-servizz li fadal tas-sistema?
- Sostitut attwali joffri speċifikazzjonijiet aħjar għal din l-applikazzjoni?
Jekk tliet tweġibiet jew aktar jiffavorixxu s-sostituzzjoni, dik hija ġeneralment it-triq aktar ċara. Fittex il-sħiħfirxa tal-prodottjewtkellem ma' speċjalistadwar is-sorsi. Għal kuntesti ta' bejgħ bl-imnut u ta' sinjali,konfigurazzjonijiet LCD tad-dwana għal sinjali bl-imnutħafna drabi jagħti ekonomija aħjar fit-tul-minn skambju ta' simili-għal-bħal.
Manutenzjoni preventiva
- Kontrolli ambjentali:Uża fi ħdan il-firxa ta' temperatura u umdità nominali tal-modulu, billi tuża l-agħar-kundizzjonijiet għall-ippjanar. F'ambjenti ta'-umdità għolja, kompartimenti ssiġillati bi klassifikazzjonijiet IP verifikati huma rekwiżit, mhux prekawzjoni.
- Ġestjoni tal-enerġija:Uża provvisti regolati bi protezzjoni kontra ż-żieda tal-ħardwer. Evita li tħaddem backlights kontinwament bil-luminożità massima - il-kontroll adattiv tal-luminożità inaqqas l-użu tal-LED mingħajr impatt viżibbli fuq l-użabilità.
- Spezzjonijiet skedati:Kull xahar - iċċekkja l-konnettur u fittex kondensazzjoni. Kull tliet xhur - agħmel mudell ta' test dijanjostiku u ivverifika l-vultaġġ tal-provvista taħt tagħbija. Kull sena - iċċekkja t-tmewwiġ tal-provvista u spezzjona saffi ottiċi għal delaminazzjoni jew tixjiħ tal-polarizzatur.

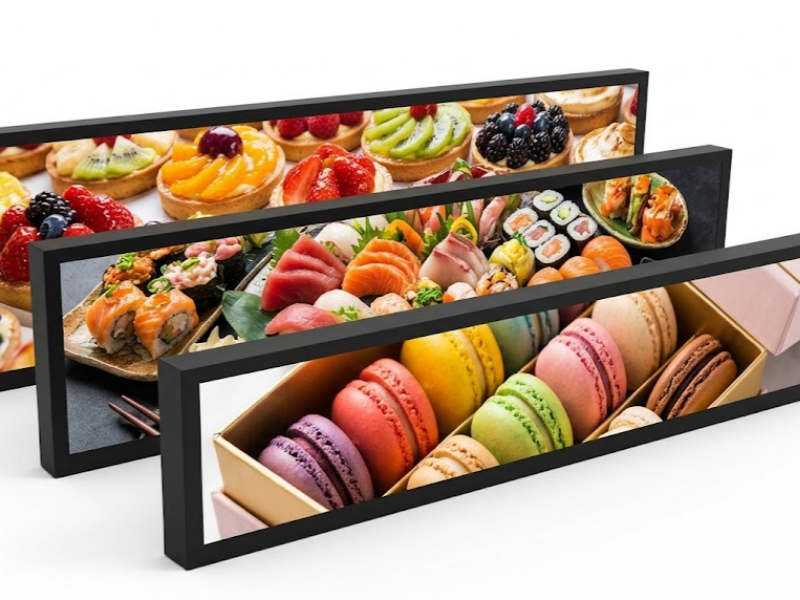

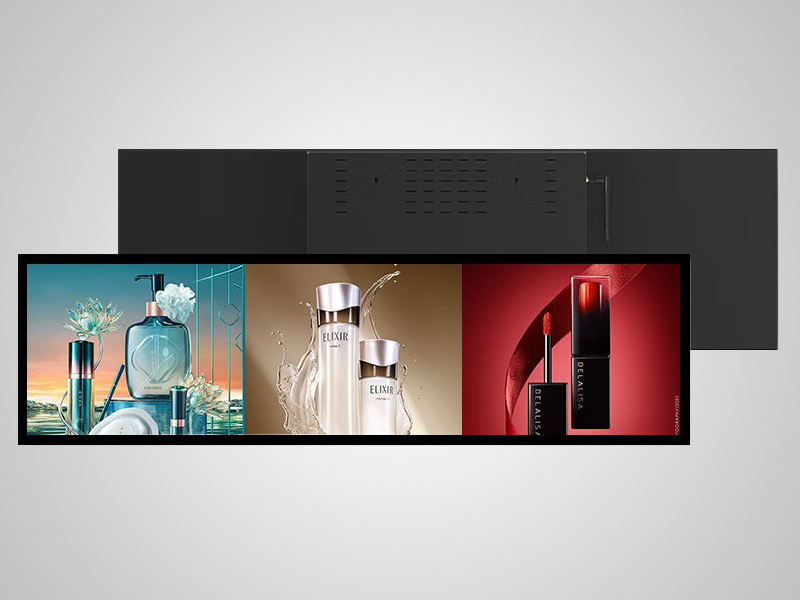

Għalterminal self-servizzskjeramenti għaddejjin kontinwament f'ambjenti ta'-traffiku għoli, il-verifika ta' kull tliet xhur hija l-attività waħda ta' manutenzjoni tal--ogħla valur.Skrins LCD stirati użati f'ambjenti ta 'supermarketjiffaċċjaw espożizzjoni speċifika għall-umdità u kimiċi tat-tindif li l-iskedi ta 'manutenzjoni standard jistgħu ma jindirizzawx bis-sħiħ.
Mistoqsijiet Frekwenti
L-LCD tiegħi juri skrin abjad - il-pannell huwa miksur?
Mhux bilfors. Skrin abjad huwa aktar spiss nuqqas ta 'komunikazzjoni jew inizjalizzazzjoni milli ħsara fiżika. Ivverifika l-konfigurazzjoni tal-protokoll - baud rate, il-mod SPI, jew l-indirizz I2C - kontra d-datasheet tal-modulu. Dan huwa speċjalment rilevanti wara aġġornament tal-firmware jew board swap fejn is-settings jistgħu ma jkunux ittrasferiti b'mod korrett.
Kif nista 'ngħid jekk id-dawl ta' wara jew il-panel LCD fallax?
Shine flashlight fuq il-wiċċ tal-iskrin f'angolu f'kamra dim. Jekk tista 'tara immaġni ħażina, il-pannell qed jipproduċi output b'mod korrett u d-dawl ta' wara biss falla. L-ebda immaġni taħt flashlight tfisser li t-tort jinsab fil-pannell, il-bord tas-sewwieq, jew il-mogħdija tas-sinjal bejniethom.
Jista 'jiġi ffissat wirja li teptip mingħajr ma jiġi sostitwit il-modulu?
Fil-biċċa l-kbira tal-każijiet, iva. It-teptip huwa l-aktar komunement ikkawżat minn kejbil żigarella maħlul, ġonta tal-istann marġinali, jew tmewwiġ eċċessiv tal-provvista. It-tqegħid mill-ġdid tal-konnetturi u l-verifika tal-istabbiltà tal-vultaġġ tal-provvista taħt it-tagħbija jsolvu l-maġġoranza tal-ilmenti ta 'teptip qabel ma tkun meħtieġa kwalunkwe sostituzzjoni ta' komponent.
Huwa sikur li titħaddem fuq display li jkun ġie espost għall-umdità?
Le. Ħalli l-modulu jinxef kompletament f'ambjent ta'-umdità baxxa qabel ma tapplika l-enerġija. It-tħaddim ta 'wiri imxarrab jirriskja l-korrużjoni tal-elettrodu u ċirkwiti qosra li jistgħu jagħmlu ħsara permanenti lill-pannell.
Għaliex id-displej tiegħi jaħdem fuq il-bank iżda jonqos fil-qasam?
Kamp intermittenti-fallimenti biss huma kważi dejjem ikkawżati minn espansjoni termali f'temperatura operattiva, vibrazzjoni-intermittenza tal-konnettur indotta, jew kondensazzjoni waqt l-istartjar. Irreplika l-ambjent attwali tal-iskjerament - temperatura, vibrazzjoni, umdità - waqt l-ittestjar fuq il-bank. Għal gwida dwar l-għażla tal-ħardwer li jimmaniġġa kundizzjonijiet eżiġenti b'mod aktar konsistenti,din il-ħarsa ġenerali tal-għażliet tal-wiri LCD ta'-prestazzjoni għoljaikopri d-differenzi fl-ispeċifikazzjoni li huma l-aktar importanti.
Konklużjoni
Il-fallimenti tal-modulu LCD jistgħu jinqraw ladarba tkun taf x'għandek tfittex. Panew skur, skrin li jteptep, output konfuż - kull wieħed jimmappa għal lista maniġġabbli ta 'kawżi probabbli, u proċess dijanjostiku strutturat isib il-ħsara attwali aktar malajr milli jissostitwixxi l-komponenti bl-addoċċ. L-istess proċess jgħidlek ukoll b'mod ċar meta t-tiswija tkun għaddiet u s-sostituzzjoni hija t-tweġiba t-tajba.
